Чиллера и фанкойлы. Промышленные кондиционеры, холодильные машины, система чиллер-фанкойл. Airwell, Daikin,

модельный ряд


Чиллер - это холодильная машина, используемая в центральных системах кондиционирования. Она охлаждает или подогревает хладо-теплоноситель (тосол, вода) и подает его по системе трубопроводов в фанкойлы или другие теплообменники.
Фанкойлы - это теплообменники с вентиляторами. Они забирают или отдают теплоту хладо-теплоносителю и нагревают или охлаждают помещение.

Система чиллеров-фанкойлов имеет значительные преимущества при кондиционировании объектов с большим количеством помещений, так как к одному чиллеру можно присоединить большое количество фанкойлов. При этом можно задать не только общий тепловой режим всей системы, но и регулировать режим работы каждого фанкойла с пульта, смонтированного на нем, поддерживая при этом в каждом помещении необходимую температуру. Расстояние между чиллером и фанкойлами не лимитируется. Для монтажа данной системы используются обычные водо-газопроводные трубы с теплоизоляцией типа Armaflex.

В случае монтажа на одном объекте нескольких чиллеров, их можно с помощью автоматизации связать в одну систему и производить управление с одного пульта.


Основные параметры чиллера:
  • холодопроизводительность (от единиц кВт до тысяч кВт);
  • при наличии теплового насоса - теплопроизводительность (кВт).

Основные характеристики фанкойлов:

  • холодопроизводительность (от единиц до десятков кВт);
  • производительность по воздуху (м3/ч).

Чиллеры можно разделить на два типа:

  • с воздушным охлаждением конденсатора;
  • с водяным охлаждением конденсатора.

Оба типа чиллеров могут быть:

  • со встроенной насосной станцией (гидроциркуляционным модулем);
  • без гидроциркуляционного модуля. К таким чиллерам необходимо подобрать нужную насосную станцию.

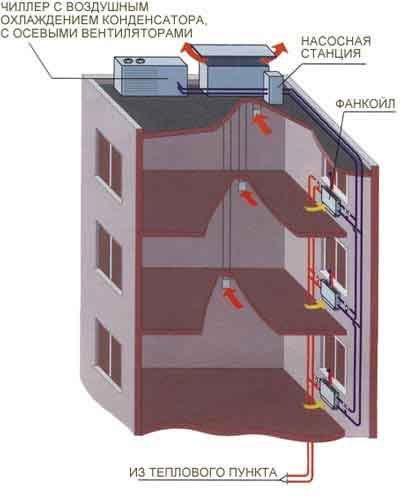

Чиллеры с воздушным охлаждением можно разделить на три группы по их расположению:
  • чиллеры с осевым вентилятором для охлаждения конденсатора.Устанавливаются вне помещения: на балконах, улице, плоских крышах;
  • чиллеры с центробежным вентилятором для охлаждения конденсатора. Могут устанавливаться в замкнутых помещениях внутри зданий (подвалах, чердаках, служебных помещениях). Для охлаждения они соединены с улицей с помощью воздуховодов;
  • чиллеры с выносным конденсатором (их также можно устанавливать в замкнутых помещениях, а конденсаторный блок выносить вне помещения). Фанкойлы монтируются на полу, на стене (на расстоянии 10-200 см от пола) или на потолке. Также существуют бескорпусные фанкойлы, которые монтируются за подвесными потолками, декоративными панелями.

Фанкойлы производятся с одним или двумя теплообменниками. В соответствии с этим система может быть:

  • двухтрубная - в ней используются фанкойлы с одним теплообменником, в который поступает холодный или горячий хладо-теплоноситель (от чиллера с тепловым насосом или от системы центрального отоплениия)
  • четырехтрубная - фанкойлы с двумя теплообменниками. В один при этом подается хладо-теплоноситель от чиллера, а во второй - горячая вода из системы центрального отопления. При использовании четырехтрубной системы фанкойлы зимой работают как радиаторы центрального отопления (поэтому их надо устанавливать под окнами).

При проектировании системы чиллер-фанкойлы производятся следующие расчеты:

  • определяются теплоизбытки по каждому помещению и подбираются в каждое помещение фанкойлы необходимой хладопроизводительности;
  • по сумме теплоизбытков подбирается чиллер необходимой хладо-теплопроизводительности;
  • проводится гидравлический расчет системы для определения диаметров трубопроводов каждого участка, а также выясняется: а) Если используется чиллер со встроенной насосной станцией (гидроциркуляционным модулем), то достаточно ли его давления для нормальной работы системы;
  • если используется чиллер без встроенной насосной станции (гидроциркуляционного модуля), то по данным расчета подбирается необходимая насосная станция.
Расчет гидравлической системы должен производиться специалистами с образованием "инженер-теплотехник".
