| Помещения: рабочие комнаты, обеденный зал буфета, банковские залы, операционный зал, конференц-зал и рекреация, серверная, АТС. Это удачный пример развития существующей системы кондиционирования и вентиляции. В дополнение к существующим приточным установкам Заказчика установлено оборудование для индивидуального контроля климата в различных помещениях. | Основные показатели объекта:
Вентиляция и кондиционирование Для поддержания заданных параметров внутреннего воздуха в пределах оптимальных норм в помещениях, указанных Заказчиком, в дополнение к ранее запроектированным приточным системам предусмотрена установка индивидуальных доводчиков fan-coils встроенного типа. Управление fan-coils выполняется от индивидуальных пультов управления. Общие указания Рабочая документация по системам кондиционирования и холодоснабжения разработана на основании эскизных планировок этажей (цокольный - мансарда) и перечня кондиционируемых помещений, предоставляемых Заказчиком. Проектирование кондиционирования и холодоснабжения велось в строгом соответствии с действующими нормативными документами:

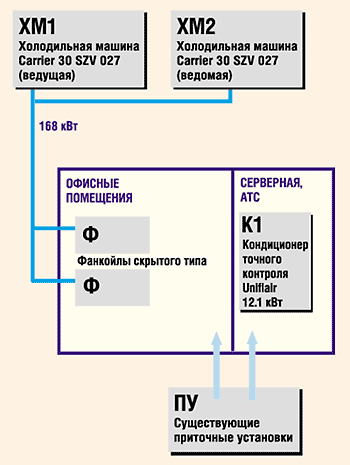

Для охлаждения помещений серверной и АТС по желанию Заказчика установлен прецизионный кондиционер UNIFLAIR мощностью охлаждения 12.1 кВт с конденсатором. Диффузоры и воздуховоды после фанкойлов изготовить из тонколистовой оцинкованной стали, и изолировать: диффузоры: рулонами Thermasheet AC толщиной 20 мм, воздуховоды - цилиндрами из минеральной ваты, кашированными фольгой толщиной 30 мм фирмы ROCKWOOL. Толщину стали для воздуховодов принять по СНиП 2.04.05-91*, а диффузоров - толщину 1 мм. Подсоединение воздухораздатчиков к воздуховодам осуществлять через гибкие изолированные воздуховоды. Монтаж и пусконаладочные работы производить в соотвествиии со СНиП 3.05.01-85*. Холодоносителем для конвекторов fan-coils служит вода с параметрами 7-12С от холодильных машин, установленных в холодильном центре (венткамере) на отметке 22.800. Трубопроводы системы холодоснабжения очистить от грязи, окрасить грунтом ГФ-020 за 1 раз. Подающие (и дренажные трубопроводы на начальных участках до врезки в магистраль) изолировать изоляционными трубками Thermaflex. Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов. Заделку зазоров и отверстий в местах прокладки трубопроводов следует предусматривать из негорючих материалов, обеспечивая нормируемый предел огнестойкости ограждения. |
 |
 |
