Проектирование вентиляции ресторана

В связи с неравномерностью тепловых нагрузок фанкойлы разделены на две группы,
обслуживаемые раздельными системами трубопроводов. Данная схема, по существу,
является аналогом четырехтрубной и дает возможность гибкого индивидуального регулирования температуры воздуха в помещениях при значительно меньших по сравнению с четырехтрубной схемой затратах.

Основные показатели объекта:

Общая площадь 5100 кв.м.
Ресторан
Торговые залы
Офисные помещения
Технические помещения
2 холодильные машины Trane CGA 260 (67 кВт) и CGA 600 (162 кВт)
4 Приточные установки TEBA общей производительностью 21780 куб.м/час
Фанкойлы TEBA, фанкойл Trane FWD для обеденного зала (22кВт)
Вытяжные канальные вентиляторы Kanalflakt
Центробежные насосы DAB

В торговых залах фанкойлы встраиваются в подшивной потолок и работают по двухтрубной схеме на охлаждение и нагрев воздуха

Подача воздуха в помещения осуществляется потолочными воздухораспределителями, присоединяемыми с помощью гибких воздуховодов к фанкойлам.

Помещения: офисные и технические, торговые залы, ресторан.

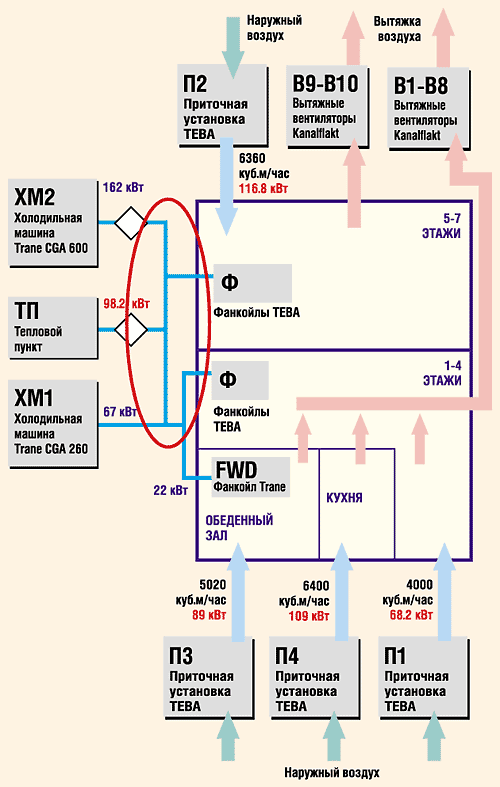

Нестандартное проектное решение. Сложная насосная группа соединяет, с одной стороны, две холодильные машины и тепловой пункт, с другой - две независимые группы фанкойлов. Схема позволяет: свободно распределять нагрузки между группами фанкойлов и холодильными машинами, независимую работу одной группы фанкойлов на охлаждение и другой на обогрев. Холодильные машины могут изменять мощность в диапазоне 25%-100%.

Две холодильные машины обслуживают две группы двухтрубных фанкойлов с помощью раздельных систем трубопроводов. Холодильные машины Trane CGA общей мощностью охлаждения 229 кВт оснащены SCROLL компрессорами, позволяющими регулировать холодопроизводительность от 25% до 100%. Теплоснабжение фанкойлов - независимое через теплообменник от первичного контура отопления. Данная схема, по существу, является аналогом четырехтрубной и дает возможность гибкого индивидуального регулирования температуры воздуха в помещениях при значительно меньших по сравнению с четырехтрубной схемой затратах.

Круглогодичное и круглосуточное поддержание температуры в помещениях при сильно и непредсказуемо варьирующихся тепловых нагрузках. Такое требование особенно критично для торговых комплексов (разный приток посетителей, переменная внешняя температура, помещения различного назначения).
