Проектирование вентиляции коттеджа

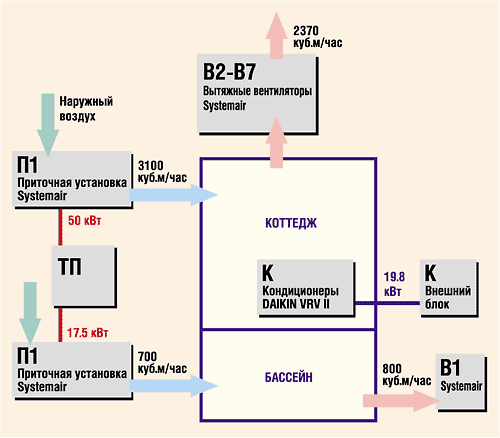

Пример продвинутой климатической системы в коттедже: с приточно-вытяжной вентиляцией,
воздушным отоплением, осушением воздуха для бассейна, кондиционированием (индивидуальный контроль параметров воздуха в комнатах).
Основные показатели объекта:
  • Коттедж, 2 этажа, подвал, бассейн
  • Общая площадь 800 кв.м.
  • Приточно-вытяжная вентиляция, кондиционирование, осушение
  • Приточная установка Systemair, П1, 3100 куб.м/ч, воздухонагреватель 50 кВт
  • Приточная установка Systemair, П2, для бассейна, 700 куб.м/ч, воздухонагреватель 17.5 кВт
  • Канальный осушитель воздуха DANTHERM для бассейна, 5.5 л/ч
  • Вытяжные вентиляторы Systemair, В1-В7, 3370 куб.м/ч
  • Система кондиционирования DAIKIN VRV II, 19.8 кВт, 6 внутренних блоков
Пример продвинутой климатической системы в коттедже: с приточно-вытяжной вентиляцией, воздушным отоплением, осушением воздуха для бассейна, кондиционированием (индивидуальный контроль параметров воздуха в комнатах).

1. Настоящий проект систем вентиляции воздуха разработан на основании следующих исходных данных: технического задания Заказчика;
архитектурно-строительных чертежей;
  • данных натурного осмотра.
2. Проектирование вентиляции воздуха велось в строгом соответствии с действующими нормативными документами:
  • СНиП 2.04.05 - 91* "Отопление, вентиляция и кондиционирование"
  • СНиП 2.08.01 - 89* "Жилые здания"
  • МГСН 3.01 - 96 "Жилые здания"

Пособие к СНиП 2.08.02-89 - проектирование бассейнов

3. Расчетные параметры наружного воздуха приняты
  • в теплый период t = 28,5 град С, J = 54 кДж/кг
  • в холодный период t = -26 град С, J = - 25,3 кДж/кг
4. Расчетные параметры внутреннего воздуха в жилых помещениях приняты согласно СНиП 2.04.5 - 91*
  • в холодный период t = 18-22 град С
  • в теплый период t = 20-23 град С
5. Расчетные параметры внутреннего воздуха в помещениях бассейна приняты согласно
  • пособию к СНиП 2.08.02-89 t = 35 град С
6. Теплоносителем для системы вентиляции служит вода из теплового пункта здания, с параметрами 90 - 70 град С

6. Вентиляция в жилых помещениях приточно-вытяжная с механическим побуждением, подающая наружный воздух в объеме согласно МГСН 3.01-96

7. Из за особенностей микроклимата и режима работы для помещений бассейна предусмотрена отдельная система притока П2 и вытяжки В1

8. Оборудование приточных систем располагается в помещении котельной, расположенной в цокольном этаже, вентиляционное оборудование вытяжных систем В1-В7 располагается на чердаке.

9. Подача наружного, для более равномерного распределения по помещениям осуществляется в верхнюю зону через приточные диффузоры и вентиляционные решетки с регулировкой расхода воздуха. Магистральные воздуховоды выполняются из жести, для подачи воздуха непосредственно к воздухораспределителям используются гибкие, шумоизолированные воздуховоды

10. Предусматривается автоматическая защита воздухонагревателя от замораживания и поддержание заданной температуры приточного воздуха

11. Для обеспечения заданного температурного режима в теплый период времени предусмотрена система кондиционирования воздуха на базе мультизональной системы VRV II

12. По тех.заданию Заказчика наружный блок выносится вне пределов обслуживаемого помещения, устанавливается на уровне грунта.

13. Внутренние блоки используются настенного типа

14. Слив дренажа осуществляется в существующую канализацию

15. Магистральные вентиляционные короба и фреоновый трубопровод располагаются в строительных шахтах, заложенных на этапе проектирования здания

16. Для удаления влаги из помещения бассейна используется канальный осушител
